斗式提升機設計圖紙

發布時間：2021-07-12 15:15:11作者：瀏覽次數：次

斗式提升機適用于輸送粉狀,、粒狀及小塊狀的無磨琢及磨琢性小的物料,。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料,，挖取式裝料,。牽引件用優質合金鋼高度圓環鏈,。中部機殼分單,、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構,。使用壽命長,，輪緣更換工作簡便。下部采用重力自動張緊裝置,，能保持恒定的張緊力,，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性,，能夠有效地保護下部軸等部件,。該斗式提升機適用于輸送堆積密度小于1.5t/m³易于掏取的粉狀、粒狀,、小塊狀的底磨琢性物料,。如煤、水泥,、碎石,、砂子、化肥,、糧食等,。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀,、粒狀,、小塊狀物料,，物料溫度在250℃以下。
本機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的,、易結塊,、較難拋出的物料，如濕砂,、型砂,、化肥、堿肥,、堿粉等,。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料,，如水泥,、碎石、煤塊等,。
本機傳動裝置有二種形式,，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上,，省去了傳動平臺,，聯軸器等，使結構緊湊,、重量輕,、而且內部帶有異型輥逆止器，逆止可靠,，該減速器噪聲低,，運轉平穩，并隨主軸浮動,，可消除安裝應力,。本機大輸送量365m3/h,大提升高度為50m。

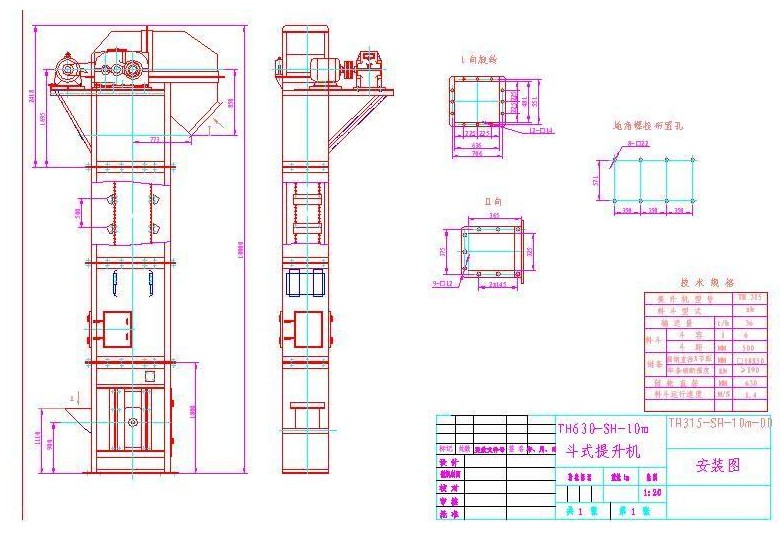

斗式提升機新設計圖紙：
